安川-Varispeed G7系列使用說明書

1、當為 15kW 以下的變頻器時

在安裝選購電路板及切換端子電路板上的跳線時，除了要拆下上述的端子外罩，還要卸下數字式操作

器和前外罩。在卸下前外罩以前，請先將數字式操作器從前外罩上拆下。

以下對拆卸和安裝方法進行說明。

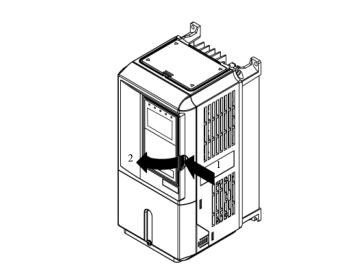

1).數字式操作器的拆卸


將數字式操作器側面的把手沿著 1 的方向按下，使其與前外罩脫開，并沿 2 的方向抬起。

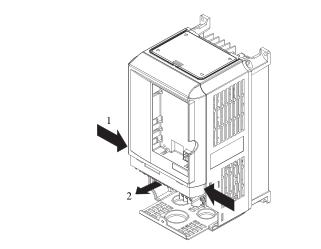

2).前外罩的拆卸

將前外罩左右的側面部分沿著 1 的方向按下的同時 , 將外罩沿 2 的方向抬起。


3).前外罩的安裝

端子排的接線作業完成后，請按照與拆卸時相反的順序來安裝前外罩。

1. 請確認數字式操作器沒有裝在前外罩上。如果在帶著數字式操作器的狀態下安裝前外罩，將會引起

接觸不良。

2. 將前外罩上部的卡爪卡入變頻器主體的溝槽內，再向主體側按下前外罩的下部，直到聽到“咔嚓”

一聲為止。

4).數字式操作器的安裝

在完成前外罩的安裝后，請按照以下步驟安裝數字式操作器。

1. 從 1 的方向將數字式操作器掛在卡爪 A （兩處）上。

2. 接著向 2 個方向按下，直到聽到 “咔嚓”一聲，將其掛在卡爪 B （兩處）上。
