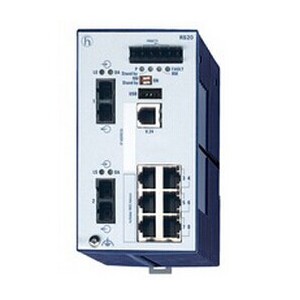

赫斯曼Hirschmann工業交換機RSP20-11003Z6ZT-ECCU9HSP2S
RSP 系列具有堅固、緊湊的網管型工業 DIN 導軌交換機，具有快速和千兆速度選項。這些交換機支持全面的冗余協議，如 PRP（并行冗余協議）、HSR（高可用性無縫冗余）、DLR（設備級環網）和 FuseNet™，并提供具有數千種變體的***佳靈活性。
描述產品描述產品描述產品描述產品描述
描述 適用于 DIN 導軌、無風扇設計快速以太網類型的管理型工業交換機
端口類型及數量 總共 11 個端口：4 個 10/100base TX / RJ45；7 個 SFP 插槽 FE (100 Mbit/s)
更多接口
電源/信號觸點 2 x 插入式接線端子，2 針；1 x 插入式接線端子，2 針
V.24接口 1 個 RJ11 插座
SD 卡插槽 1 x SD 卡插槽，用于連接自動配置適配器 ACA31
網絡規模-電纜長度
雙絞線 (TP) 0-100
單模光纖 (SM) 9/125 μm 請參閱 SFP 光纖模塊 M-SFP-xx / M-Fast SFP-xx
單模光纖 (LH) 9/125 μm（長距離收發器） 請參閱 SFP 光纖模塊 M-SFP-xx / M-Fast SFP-xx
多模光纖 (MM) 50/125 μm 請參閱 SFP 光纖模塊 M-SFP-xx / M-Fast SFP-xx
多模光纖 (MM) 62.5/125 μm 請參閱 SFP 光纖模塊 M-SFP-xx / M-Fast SFP-xx
網絡規模 - 級聯性
線型/星型拓撲 任何
電源要求
工作電壓 2 個 24/36/48 伏直流電 (18 -60 伏直流電)
能量消耗 18瓦
功率輸出（BTU (IT)/h） 61
軟件
交換 獨立 VLAN 學習、快速老化、靜態單播/組播地址條目、QoS/端口優先級 (802.1D/p)、TOS/DSCP 優先級、接口信任模式、CoS 隊列管理、隊列整形/***大。隊列帶寬、流量控制 (802.3X)、出口接口整形、入口風暴保護、巨型幀、VLAN (802.1Q)、VLAN 未知模式、語音 VLAN、每個 VLAN 的 IGMP 偵聽/查詢器 (v1/v2/v3)、未知組播過濾、多 VLAN 注冊協議 (MVRP)、多 MAC 注冊協議 (MMRP)、多注冊協議 (MRP)、第 2 層環路保護
冗余 具有 LACP 的鏈路聚合、鏈路備份、媒體冗余協議 (MRP) (IEC62439-2)、RSTP 802.1D-2004 (IEC62439-1)、RSTP 防護
管理 雙軟件圖像支持、TFTP、SFTP。SCP。LLDP (802.1AB)、LLDP-MED、SSHv2、V.24、HTTP、HTTPS、陷阱、SNMP v1/v2/v3、Telnet OPC-UA 服務器
診斷 管理地址沖突檢測、MAC 通知、信號觸點、設備狀態指示、TCPDump、LED、系統日志、ACA 上的持久日志記錄、帶自動禁用功能的端口監控、鏈路抖動檢測、過載檢測、雙工不匹配檢測、鏈路速度和雙工監控、 RMON (1,2,3,9)、端口鏡像 1:1、端口鏡像 8:1、端口鏡像 N:1、系統信息、冷啟動自檢、銅纜測試、SFP 管理、配置檢查對話框、交換機轉儲、快照配置功能
配置 自動配置撤消（回滾）、配置指紋、基于文本的配置文件 (XML)、帶自動配置的 BOOTP/DHCP 客戶端、DHCP 服務器：每個端口、DHCP 服務器：每個 VLAN 池、自動配置適配器 ACA31（SD 卡） 、HiDiscovery、帶選項 82 的 DHCP 中繼、命令行界面 (CLI)、CLI 腳本、全功能 MIB 支持、基于 Web 的管理、上下文相關幫助
安全 基于 MAC 的端口安全、基于端口的 802.1X 訪問控制、訪客/未經身份驗證的 VLAN、集成身份驗證服務器 (IAS)、RADIUS VLAN 分配、拒絕服務預防、基于 VLAN 的 ACL、基于 VLAN 的入口 ACL、基本ACL、受 VLAN 限制的管理訪問、設備安全指示、審核跟蹤、CLI 日志記錄、HTTPS 證書管理、受限管理訪問、適當使用橫幅、可配置密碼策略、可配置登錄嘗試次數、SNMP 日志記錄、多個權限級別、本地用戶管理、通過 RADIUS 進行遠程身份驗證、用戶帳戶鎖定
時間同步 PTPv2 透明時鐘兩步、PTPv2 邊界時鐘、緩沖實時時鐘、SNTP 客戶端、SNTP 服務器
工業型材 EtherNet/IP 協議、IEC61850 協議（MMS 服務器、交換機型號）、ModbusTCP、PROFINET IO 協議
各種各樣的 手動電纜交叉、端口斷電
環境條件
工作溫度 -40-+70℃
筆記 IEC 60068-2-2 干熱測試 +85°C 16 小時
儲存/運輸溫度 -40-+85℃
相對濕度（非冷凝） 10-95%
機械施工
尺寸（寬x高x深） 98毫米×164毫米×120毫米
重量 1600克
安裝 DIN導軌
防護等級 IP20
機械穩定性
IEC 60068-2-6 振動 1 毫米，2 Hz-13.2 Hz，90 分鐘；0.7 g，13.2 Hz-100 Hz，90 分鐘；3.5 毫米，3 Hz-9 Hz，10 個周期，1 倍頻程/分鐘；1 g，9 Hz-150 Hz，10 個周期，1 倍頻程/分鐘
IEC 60068-2-27 沖擊 15 g，持續時間 11 ms，18 次沖擊
EMC 抗干擾能力
EN 61000-4-2 靜電放電 (ESD) 8 kV 接觸放電、15 kV 空氣放電
EN 61000-4-3 電磁場 35V/m（80-2700MHz）；1 kHz，80% 調幅
EN 61000-4-4 快速瞬變（突發） 4 kV 電源線、4 kV 數據線
EN 61000-4-5 浪涌電壓 電源線：2 kV（線/地）、1 kV（線/線）、1 kV 數據線 IEEE1613：電源線 5 kV（線/地）
EN 61000-4-6 傳導抗擾度 3V（10kHz-150kHz），10V（150kHz-80MHz）
EN 61000-4-16 工頻電壓 30 V，50 Hz 連續；300V，50Hz1秒
EMC 發射抗擾度
55032 EN 55032 A 級
批準
基礎標準 CE、FCC、EN61131
危險場所 ATEX 2 區；IECEx 2 區；ISA 12.12.01 class1 div.2
可靠性
保證 60個月（詳細信息請參閱保修條款）
供貨范圍和配件
配件 導軌電源 RPS 30、RPS 80 EEC、RPS 120 EEC、終端電纜、網絡管理 Industrial HiVision、自動配置適配器 ACA31、19" 安裝框架
供貨范圍 設備、接線端子、一般安全說明
