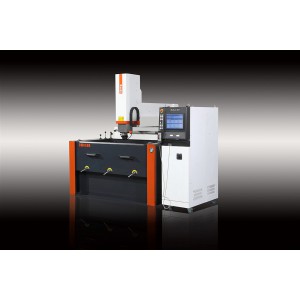

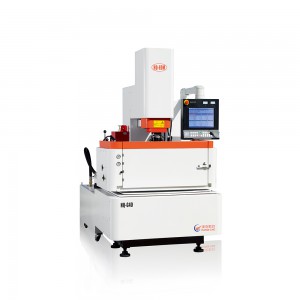

漢奇“HQ-U40”采用了****技術、結合自身創新技術而打造的一款升降液槽鏡面全數控電火花機床，它是目前國內**端的全數控鏡面電火花機床，可實現工作臺不運動，三軸（或多軸）恒負載聯動加工，不會因負載變化影響加工指標，也不會因負載長期變化影響機床的精度，它是**上供認的*端火花機， 三軸均采用了瑞士設計標準的全進口精密滾珠絲杠與進口交流伺服電機直聯驅動，液槽升降軸采用伺服驅動控制，可根據工件高度自動控制液面高度。
搭載高性能、高穩定性、高抗擾能力的 LINUX 操作系統控制電源，實現**率、高光潔度、超低電極損耗的放電加工，同時實現高精度的微米級連續深度的加工控制，機床加工精度、精度保持性及加工指標可與進口機床媲美，是您替代進口**數控火花機的**選擇。
升降液槽鏡面全數控電火花機床同時還具備自動換刀裝置、機外自動換刀功能，可與加工中心、高速機等機加工設備全面實現自動化，實現無人操作加工。
機械部分
1整體結構：機身、電柜及電柜為一體式設計，占地面積更小，可全面實現自動化、無人化操作控制。
2鑄件：高標**樹脂砂鑄件，經多次退火、震動失效應力處理，確保了機身的精度及持久力性，長期使用不變形。
3.精密傳動部件：精密滾珠絲杠、精密滾柱導軌、精密軸承等高精度控制零部件均由瑞士阿奇夏米爾設計定制，再一次將機床的精度、運行的響應性及長期使用精度的保持性提高到了一個更高的平臺。
4.各軸驅動：交流伺服電機與精密滾珠絲杠直聯驅動，同時主軸采用了大功率交流伺服電機。扭矩更大，高速響應性更好。
5.裝配工藝：嚴格按照瑞士制造工藝、裝配工藝、制造標準、精度標準等。
6精度檢測：所有機床加工鑄件及部件均經過德國蔡司三坐標測量儀進行嚴格檢測，確保每一個部件的高精度。再通過英國雷尼紹激光干涉儀對每一臺整機進行嚴格的精度檢測等等，使機床精度和穩定性更高。
7.升降液槽：數控伺服控制液槽升降，可實現工件任意高度控制。采用雙泵控制，過濾效果更佳，上油速度更快。
8緊湊性：機身、油箱、電柜一體式設計，緊湊性更好，占地面積小。
9它是國內可替代進口**火花機的產品。
機床技術規格
|
序號
|
機床型號
|
HQ-U40
|
|
1
|
工作液槽尺寸（長´寬´深）
|
830*600*300mm
|
|
2
|
工作臺（長´寬）
|
600*400mm
|
|
3
|
X 軸行程
|
400mm
|
|
4
|
Y 軸行程
|
300mm
|
|
5
|
Z 軸行程
|
300mm
|
|
6
|
電極板至臺面的距離
|
（265-565）mm
|
|
7
|
工作臺***大重量
|
500kg
|
|
8
|
***大電極重量
|
50kg
|
|
9
|
全程定位精度
|
≤0.005mm
|
|
10
|
重復定位精度
|
≤0.003mm
|
|
11
|
***小追加尺寸
|
≤0.005mm
|
|
12
|
外形尺寸（長´寬´高）
|
1540*2380*2200mm
|
|
13
|
機床重量
|
3400kg
|
|
14
|
整機輸入功率
|
9kw
|
|
15
|
***大加工電流
|
50A
|
|
16
|
***大加工功率
|
≥500mm³/min
|
|
17
|
***小電極損耗
|
0.1%
|
|
18
|
**表面粗糙度
|
Ra≤0.07mm
|
|
19
|
***小角損
|
≤25mm
|
|
20
|
***細線條放電
|
≤0.05mm
|
|
21
|
通訊方式
|
Ethercat 總線
|
|
22
|
伺服類型
|
Ethercat 總線
|
|
23
|
運動加速方式
|
強設定 S 型
|
|
24
|
***小控制電流
|
0.1A
|
|
25
|
***小機械驅動當量
|
0.1mm
|
|
26
|
分辨率
|
0.1mm
|
|
27
|
輸入方式
|
鍵盤、鼠標、觸摸屏
|
|
28
|
位置指令方式
|
增量/***
|
|
29
|
放電加工條件登錄功能
|
可登 1000 個條件 C000-C999
|
|
30
|
偏置功能
|
可登 1000 個偏置 H000-H999
|
|
31
|
坐標系個數
|
72
|
